АППАРАТНОЕ ИСПОЛНЕНИЕ

ESP32-ETH01 V1.4 с ядром Rumiz ESP32

Подготовленный сетевой модуль с уже установленными ядром Rumiz ESP32 и лицензией. Для работы по Ethernet требуется только питание и сетевое подключение; необходимая функциональная прошивка загружается через Web-интерфейс.

Купить

ПОДГОТОВЛЕН К РАБОТЕ

Что уже установлено

Модуль передаётся пользователю как готовая программная основа. Повторная прошивка ядра программатором для обычной эксплуатации не требуется.

постоянное ядро Rumiz ESP32 уже записано;
лицензия устройства уже установлена;
Ethernet и Wi-Fi доступны для сетевой работы;
Beremiz или Remote COM устанавливается по сети через Web-интерфейс;
для RS-485 применяется внешний преобразователь с необходимой обвязкой.

ПОДКЛЮЧЕНИЕ

Как подключить модуль

1
Подайте питаниеПодключите стабилизированные 5 В к выводу 5V и общий провод к GND.
2
Подключите EthernetВставьте сетевой кабель в разъём RJ-45. Дальнейшая настройка выполняется через Web-интерфейс.
3

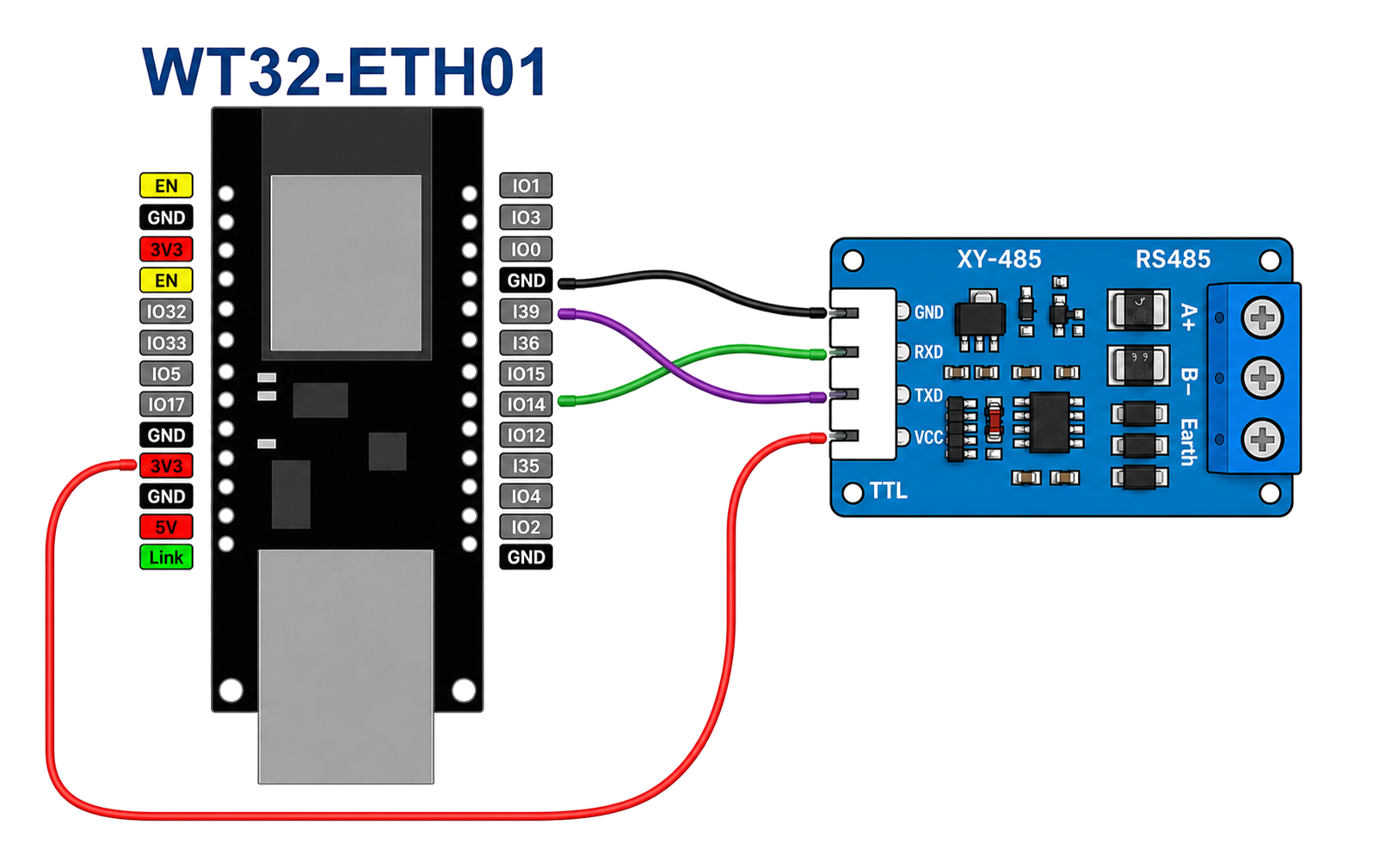

При необходимости добавьте RS-485Используйте внешний TTL↔RS-485-преобразователь, совместимый с логическими уровнями 3,3 В.

GPIO14 / TXк входу RXD преобразователя
GPIO39 / RXк выходу TXD преобразователя
3V3к VCC только у преобразователя, рассчитанного на питание 3,3 В
GNDк общему проводу преобразователя

Подойдёт любой TTL↔RS-485-преобразователь с автоматическим управлением приёмом и передачей. Для уменьшения помех и более устойчивой работы интерфейса рекомендуем использовать модуль с гальванической развязкой.
