УПРАВЛЕНИЕ УСТРОЙСТВОМ

Инструкция к Web-интерфейсу

Web-интерфейс устройств с ядром Rumiz ESP32 используется для настройки сети, просмотра состояния устройства и журнала, управления лицензией, загрузки функциональной прошивки Worker и перезагрузки.

Начать работу

БЫСТРЫЙ СТАРТ

Вход в Web-интерфейс

  1. 01
    Подключите устройствоПодайте питание и подключите Ethernet. Компьютер должен находиться в той же сети.
  2. 02
    Откройте адрес устройстваПосле заводского сброса используется http://192.168.220.20. Если адрес уже изменён, откройте сохранённый адрес.
  3. 03
    Введите Web-парольЗаводской пароль — 12345. После первого входа его рекомендуется изменить на вкладке «Сервис».

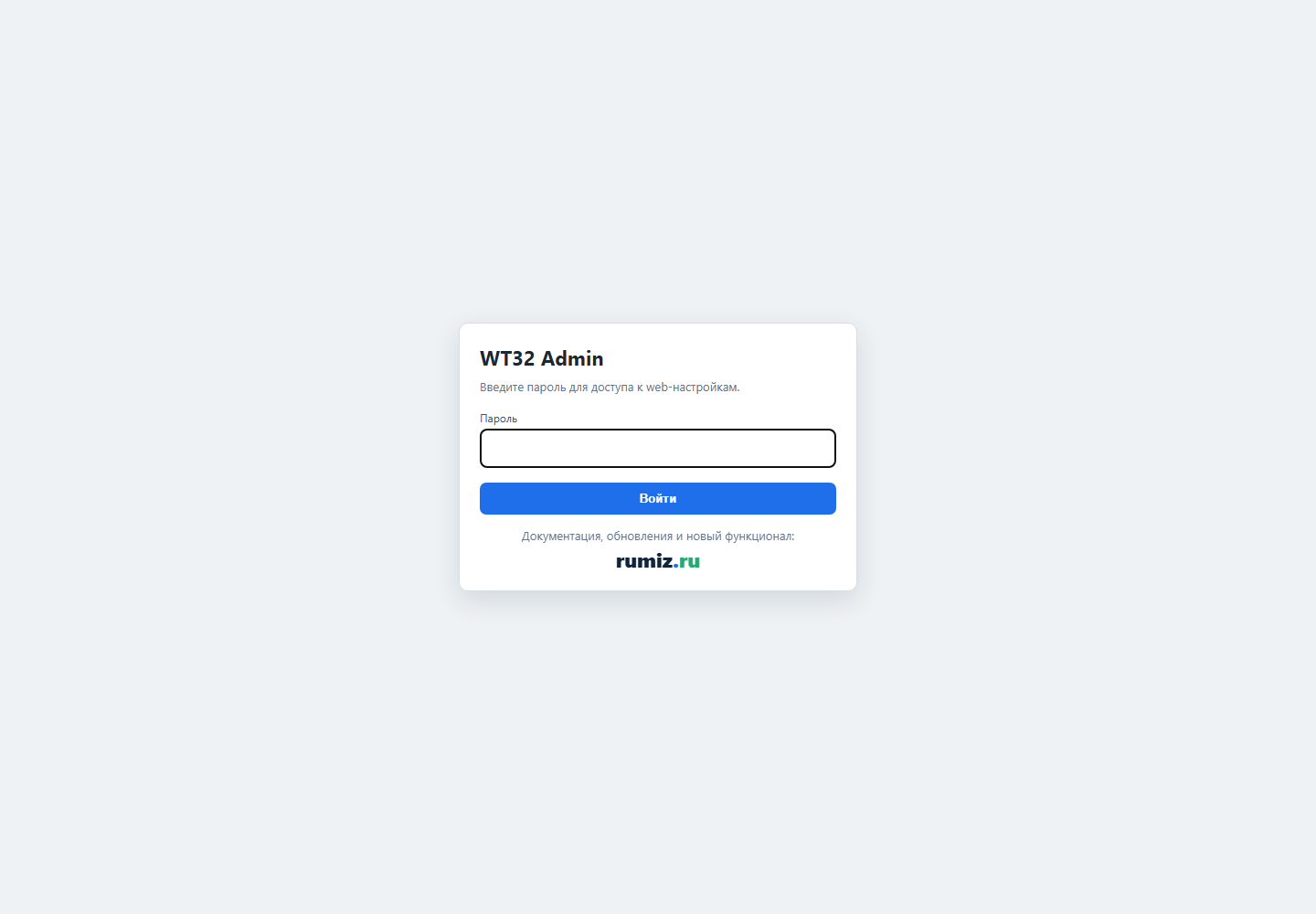

Страница входа. Пароль передаётся только после нажатия кнопки «Войти».

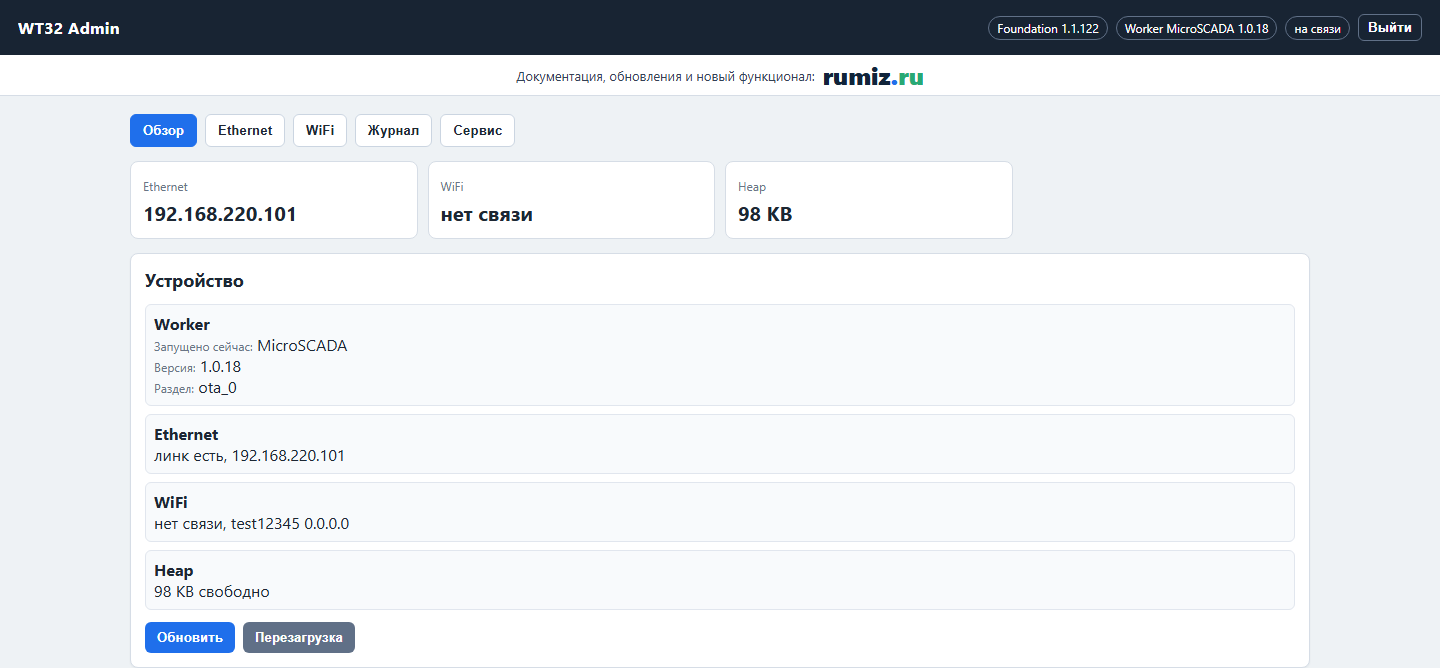

Вкладка «Обзор» объединяет текущее состояние сети, памяти и функциональной прошивки.

СОСТОЯНИЕ УСТРОЙСТВА

Вкладка «Обзор»

В верхней строке всегда показаны версии Foundation и текущего Worker, состояние связи и кнопка выхода. В основной части отображаются:

  • режим и текущий адрес Ethernet;
  • состояние Wi-Fi и адрес беспроводного интерфейса;
  • объём свободной памяти и минимальное зарегистрированное значение;
  • название, версия, режим запуска и раздел текущего Worker.

Кнопка «Обновить» повторно считывает состояние. Кнопка «Перезагрузить» выполняет штатный перезапуск устройства.

ПРОВОДНАЯ СЕТЬ

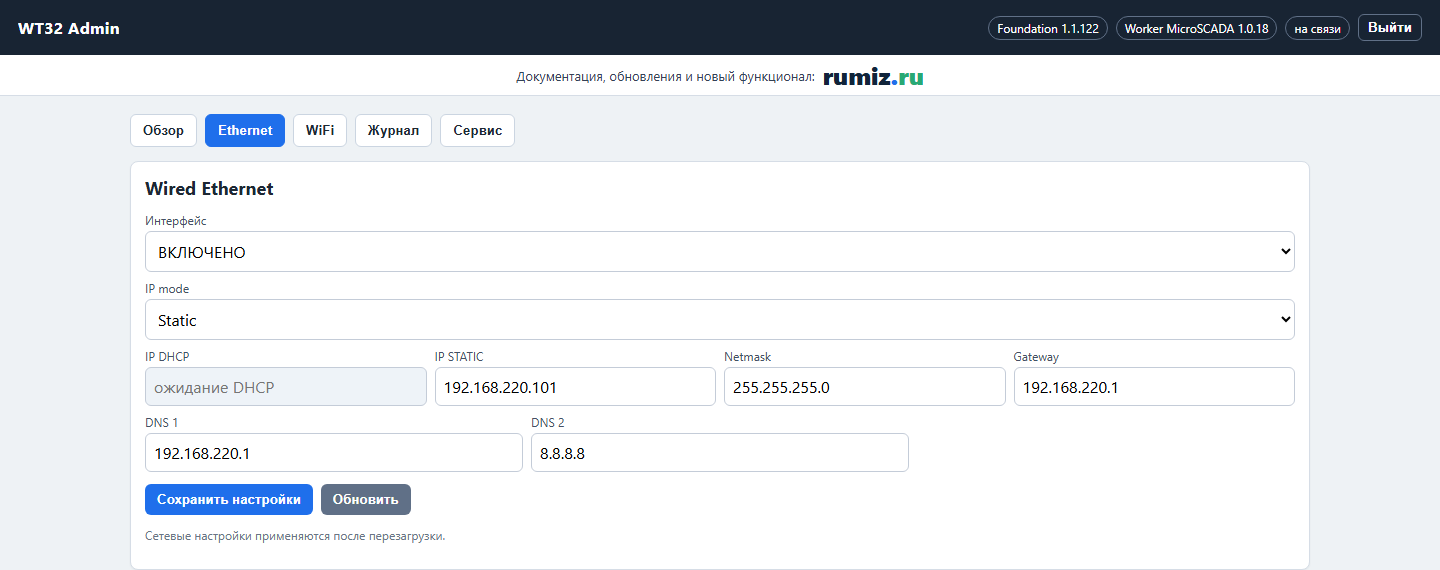

Вкладка «Ethernet»

Интерфейс можно включить или отключить. Режим DHCP получает параметры от маршрутизатора, а Static использует заданные вручную IP-адрес, маску, шлюз и DNS.

IP DHCP
Фактически полученный адрес; поле предназначено для просмотра.
IP STATIC
Постоянный адрес устройства в статическом режиме.
Netmask / Gateway
Маска подсети и основной шлюз.
DNS 1 / DNS 2
Адреса серверов имён, необходимые для интернет-функций Worker.
Параметры Ethernet сохраняются кнопкой «Сохранить настройки» и применяются после перезагрузки.

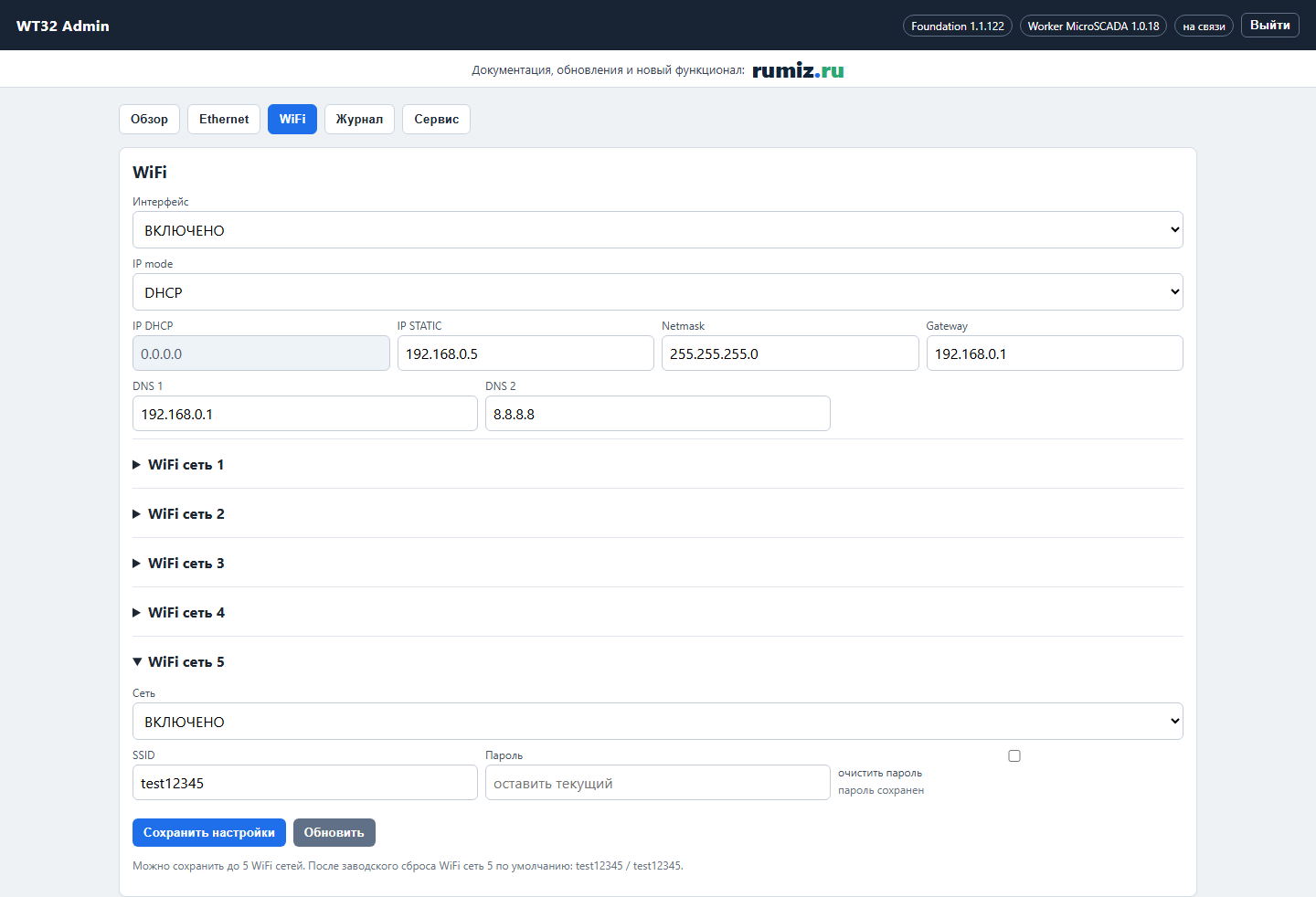

Можно сохранить до пяти сетей Wi-Fi и независимо включать нужные профили.

БЕСПРОВОДНАЯ СЕТЬ

Вкладка «WiFi»

Сетевые параметры Wi-Fi настраиваются так же, как Ethernet: DHCP либо статический адрес. Ниже расположены пять раскрывающихся профилей сети.

  • Сеть — включает конкретный профиль;
  • SSID — имя беспроводной сети;
  • Пароль — новый пароль сети; пустое поле сохраняет текущий пароль;
  • очистить пароль — удаляет сохранённый пароль выбранного профиля.

Устройство пробует доступные включённые профили и при неудаче переходит к следующему. Заводской профиль № 5: SSID test12345, пароль test12345.

ДИАГНОСТИКА

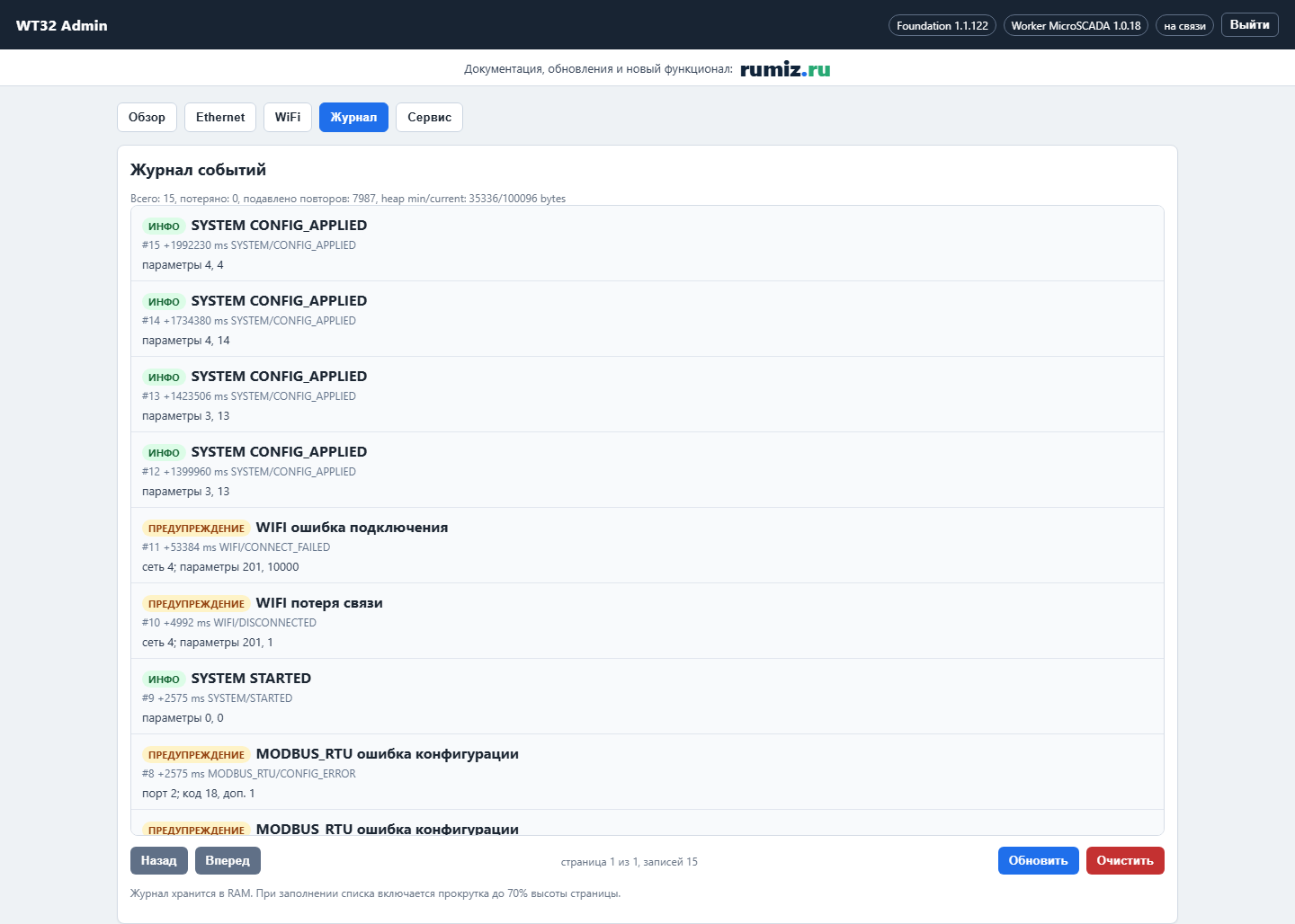

Вкладка «Журнал»

Журнал показывает события Foundation и Worker в порядке времени работы устройства. Для записи доступны уровень, источник, код и текст сообщения.

  • INFO — штатные действия и изменения состояния;
  • WARNING — ситуация, требующая внимания, но не обязательно остановившая работу;
  • ERROR — ошибка операции или подсистемы.

В строке состояния показаны число событий, отброшенные и подавленные повторы, а также текущий и минимальный свободный heap. «Обновить» считывает свежие записи, «Очистить журнал» удаляет их из оперативной памяти.

Журнал помогает проверить запуск, сеть, Worker и причину последней ошибки.

ОБСЛУЖИВАНИЕ

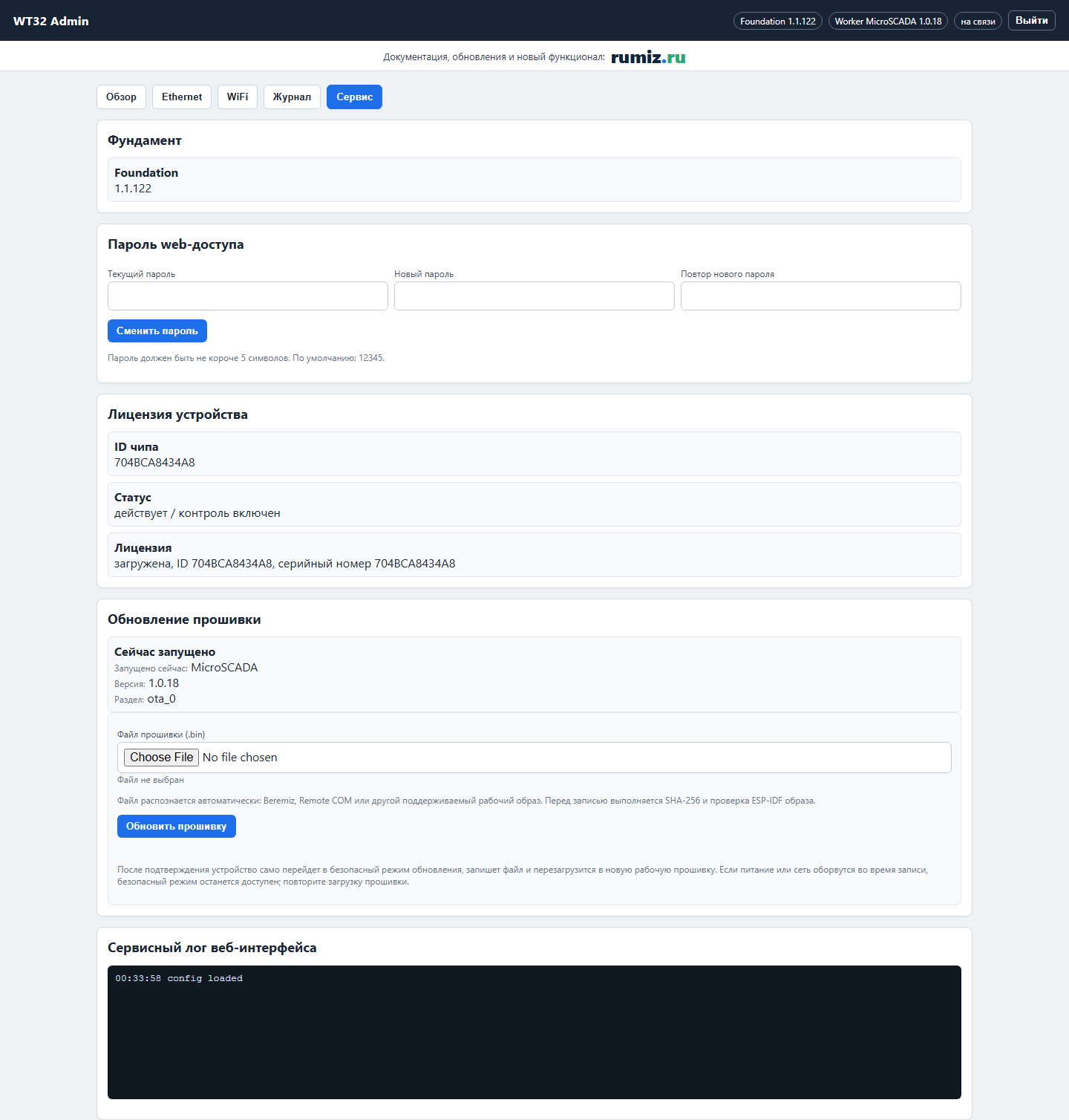

Вкладка «Сервис»

Здесь собраны операции, которые изменяют доступ к устройству или его функциональную прошивку.

Содержимое вкладки зависит от состояния лицензии и текущей функциональной прошивки.

Foundation

Показывает версию постоянно установленного ядра Rumiz ESP32. Пользователь обычно работает только с функциональными прошивками Worker.

Web-пароль

Введите новый пароль дважды и сохраните. Минимальная длина — 5 символов. После смены используйте новый пароль при следующем входе.

Лицензия

Показывает состояние лицензии, ID устройства и серийный номер. Если лицензии нет, интерфейс предлагает выбрать и загрузить файл лицензии именно для этого устройства.

Обновление Worker

Выберите поддерживаемый файл .bin. Устройство распознаёт образ, проверяет SHA-256 и формат ESP-IDF, записывает его в безопасном режиме и перезапускается.

Сервисный лог

Показывает ход загрузки, проверки и перезапуска. Используйте его вместе с общим журналом при диагностике обновления.

ФУНКЦИОНАЛЬНАЯ ПРОШИВКА

Дополнительные функции Worker

Пять базовых вкладок — «Обзор», «Ethernet», «WiFi», «Журнал» и «Сервис» — доступны независимо от выбранного Worker. Конкретная функциональная прошивка может добавлять собственные страницы и параметры.

MicroSCADA

Редактор и рабочий экран MicroSCADA открываются по адресу /scada на том же устройстве. Базовое администрирование остаётся в WT32 Admin.

Beremiz Runtime

Сеть, лицензия и Worker обслуживаются через WT32 Admin, а PLC-проект собирается, загружается и отлаживается из Beremiz IDE.
